ちょっと、そこ！私はジョイント フランジのサプライヤーです。今日は、パイプライン システムにジョイント フランジを取り付けるプロセスについて説明します。あなたが住宅プロジェクトに取り組もうとしている DIY 愛好家であっても、配管や工業分野の専門家であっても、このガイドは仕事を正しく遂行するための要点を提供します。
ジョイントフランジが重要な理由
まず最初に、パイプライン システムにおいてジョイント フランジが非常に重要である理由について説明しましょう。ジョイントフランジは、パイプ、バルブ、ポンプなどの機器を接続して配管ネットワークを形成するために使用されます。これらは、圧力と温度の変化に耐えることができる漏れのない接続を行う方法を提供します。適切なフランジがないと、パイプライン システムに漏れが発生しやすくなり、水による損傷、製品の損失、さらには安全上の危険など、あらゆる種類の問題が発生する可能性があります。
ジョイントフランジの種類

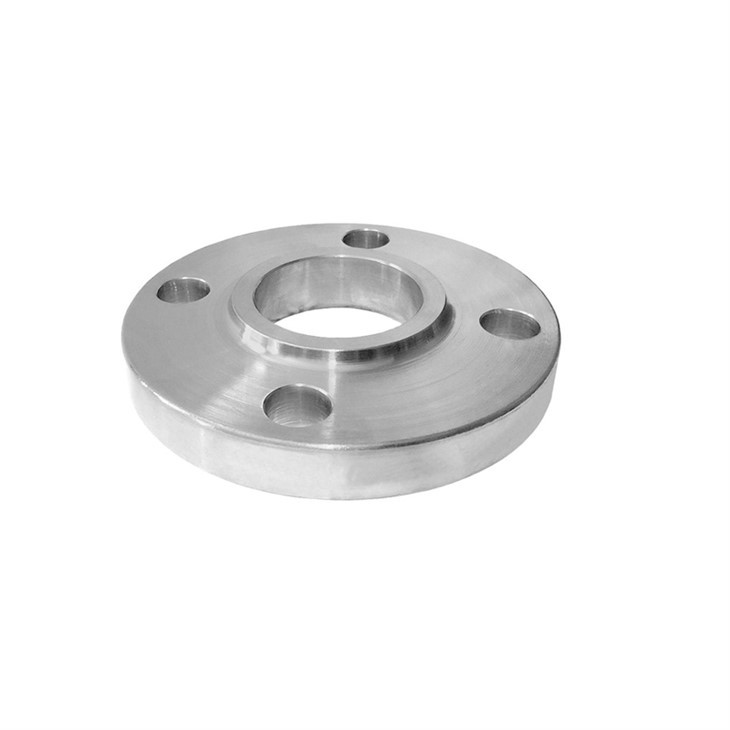

ジョイントフランジにはいくつかのタイプがありますが、一般的なタイプは次のとおりです。重ね継手フランジ。ラップジョイントフランジは、取り付けが簡単で、頻繁に分解が必要な用途に使用できるため、優れています。これらは、パイプにフィットするハブと緩い背面フランジを備えた平らな円形プレートで構成されています。
必要なツール
ジョイント フランジの取り付けを開始する前に、いくつかの工具を集める必要があります。必需品のリストは次のとおりです。
- レンチセット: ボルトを締めるには、さまざまなサイズのレンチが必要です。オープンエンドレンチとソケットレンチの両方を持っていることを確認してください。
- パイプカッター: パイプを適切な長さに切断する必要がある場合、パイプカッターは必須です。
- メジャーテープ: パイプとフランジの寸法を正確に測定するために使用します。
- バリ取りツール: パイプを切断した後、フランジ ガスケットの損傷を防ぐためにバリを取り除く必要があります。
- ネジ山シーラント: これは、フランジとパイプの間に漏れ防止シールを作成するのに役立ちます。
ステップ 1: パイプを準備する
ジョイントフランジを取り付ける最初のステップは、パイプを準備することです。まず、必要なパイプの長さを測定し、パイプカッターを使用してサイズに合わせて切断します。切り口がきれいでまっすぐであることを確認してください。パイプを切断したら、バリ取りツールを使用してパイプの内側と外側の鋭いエッジやバリを取り除きます。これにより、フランジ ガスケットの損傷が防止され、適切なシールが確保されます。
ステップ 2: フランジとガスケットを清掃する
次に、フランジとガスケットを掃除します。フランジ表面に汚れ、破片、または錆があると、良好なシールが妨げられる可能性があります。ワイヤーブラシまたは清潔な布を使用して、フランジ面の汚れを取り除きます。また、ガスケットに損傷や摩耗の兆候がないかどうかも検査してください。ガスケットが損傷している場合は、新しいものと交換してください。
ステップ 3: フランジの位置を決める
次に、フランジをパイプに配置します。重ね継ぎフランジの場合は、最初に緩い裏当てフランジをパイプ上にスライドさせます。次に、重ね継手フランジのハブ付き部分をパイプ端に配置します。フランジが正しく位置合わせされていることを確認してください。巻尺を使用して、フランジ面間の距離がパイプの円周全体で一定であることを確認できます。
ステップ 4: ガスケットを取り付ける
フランジを所定の位置に配置したら、ガスケットを取り付けます。 2 つのフランジ面の間にガスケットを配置します。ガスケットが中央にあり、シール面全体を覆っていることを確認してください。ガスケットに少量のネジ山シーラントを使用すると、ガスケットが所定の位置に固着し、より良いシールが得られます。
ステップ 5: ボルトを挿入する
ガスケットを所定の位置に取り付けたら、フランジのボルト穴にボルトを挿入します。ボルトのサイズと長さがフランジに適切であることを確認してください。フランジの周りに均等な間隔で同じ数のボルトを使用する必要があります。原則として、フランジの位置を揃えるために、ボルトを 1 つおきに挿入することから始めます。
ステップ 6: ボルトを締める
ここからが重要な部分です - ボルトを締めます。レンチを使用してボルトを十字に締めます。これにより、フランジ面が均一に締め付けられ、ガスケットが均一に圧縮されるようになります。まずボルトを指で締めてから、レンチを使用してよく回します。ボルトを締めすぎないでください。フランジやガスケットが損傷する可能性があります。ボルトが十分に締められているかどうかを確認する良い方法は、トルク レンチを使用してフランジの推奨トルク値に達することです。
ステップ 7: 漏れがないか確認する
すべてのボルトを締めたら、漏れがないか確認します。これを行うには、パイプライン システムを少量の液体またはガスで加圧します。フランジ接続部の周囲に漏れの兆候がないかどうかを確認します。漏れが見つかった場合は、ボルトを少し緩め、ガスケットの位置を変え、ボルトを締め直す必要がある場合があります。
ステップ 8: 最終検査
漏れがないか確認した後、フランジの取り付けの最終検査を行ってください。すべてのボルトが適切に締められており、損傷や位置のずれがないことを確認してください。また、配管系が円滑に作動し、異音や振動がないことを確認してください。
インストールを成功させるためのヒント
- メーカーの指示に従ってください: さまざまなタイプのジョイント フランジには、特定の取り付け要件がある場合があります。常に製造元の指示をよく読んで従ってください。
- 適切な材料を使用する: パイプライン システムに正しいタイプのフランジ、ガスケット、ボルトを使用していることを確認してください。間違った素材を使用すると、漏れやその他の問題が発生する可能性があります。
- ゆっくり時間をかけてください。ジョイント フランジの取り付けは競争ではありません。時間をかけて測定、清掃、調整を行い、すべてを適切にシールしてください。
結論
パイプライン システムにジョイント フランジを取り付けるのは困難な作業のように思えるかもしれませんが、適切なツール、知識、そして少しの忍耐力があれば、プロのように行うことができます。使用しているかどうか重ね継手フランジまたは他のタイプのフランジを使用する場合、以下の手順に従うと、信頼性が高く漏れのないパイプライン システムを作成することができます。
高品質のジョイント フランジをお探しなら、私がお手伝いいたします。私は、お客様のニーズを満たす幅広いフランジを取り揃えている信頼できるサプライヤーです。小規模な家庭用プロジェクトであっても、大規模な産業用途であっても、適切な製品を競争力のある価格で提供できます。調達についての話し合いを始めるために私に連絡してください。パイプライン システムを立ち上げてスムーズに実行できるように協力しましょう。
参考文献
- ネイヤー・シャー著「配管ハンドブック」
- メーカーのジョイントフランジの取り付けガイド
